Daxiaojing Bridge

From HighestBridges.com
Jump to navigationJump to search

Daxiaojing Bridge
大小井特大桥
Dongdangxiang, Guizhou, China
708 feet high / 216 meters high
1,476 foot span / 450 meter span
2019



Daxiaojing Bridge opened in 2019 as the longest span arch bridge in Guizhou Province with a giant concrete filled steel tubular span of 450 meters. This was surpassed in 2023 by the Wujiang Bridge Deyu. Originally planned as a 450 meter span cable stayed bridge, the Daxiaojing scheme was switched to an arch, allowing the crossing to hold its own in the shadow of the nearby Pingtang Bridge, a colossal cable stayed viaduct with the tallest bridge tower ever built in China at 332 meters.

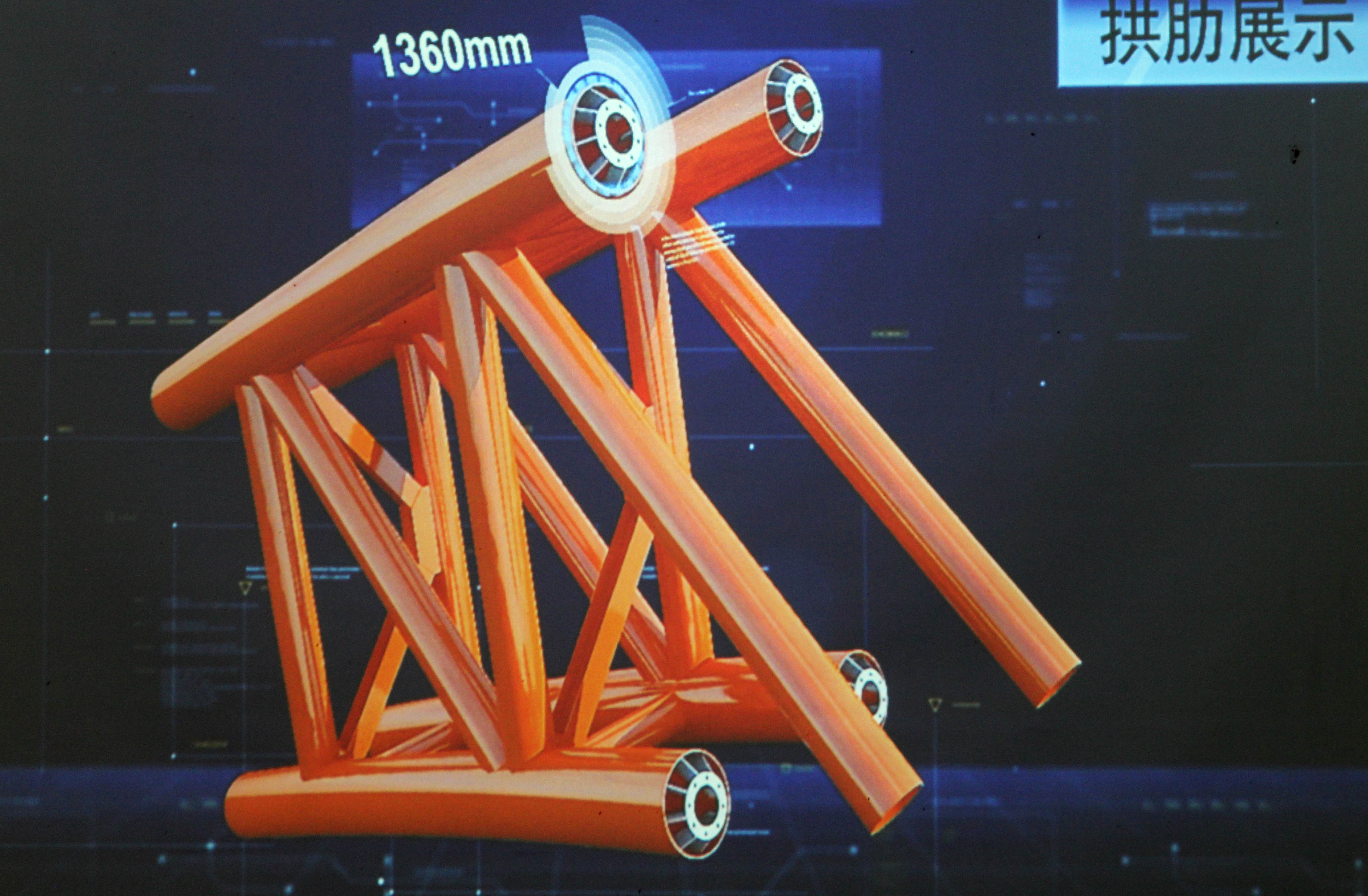

Located at kilometer 70 on the S62 Pingtang to Luodian Expressway, the 1,501 meter long structure has a span configuration of 9x40 +450 +16x40 meters. The arch has a span to rise ratio of 4.5 to 1. The cross section at the base of the arch measures 14 meters while the truss is 8 meters deep at the crown. The deck is 24.5 meters wide.

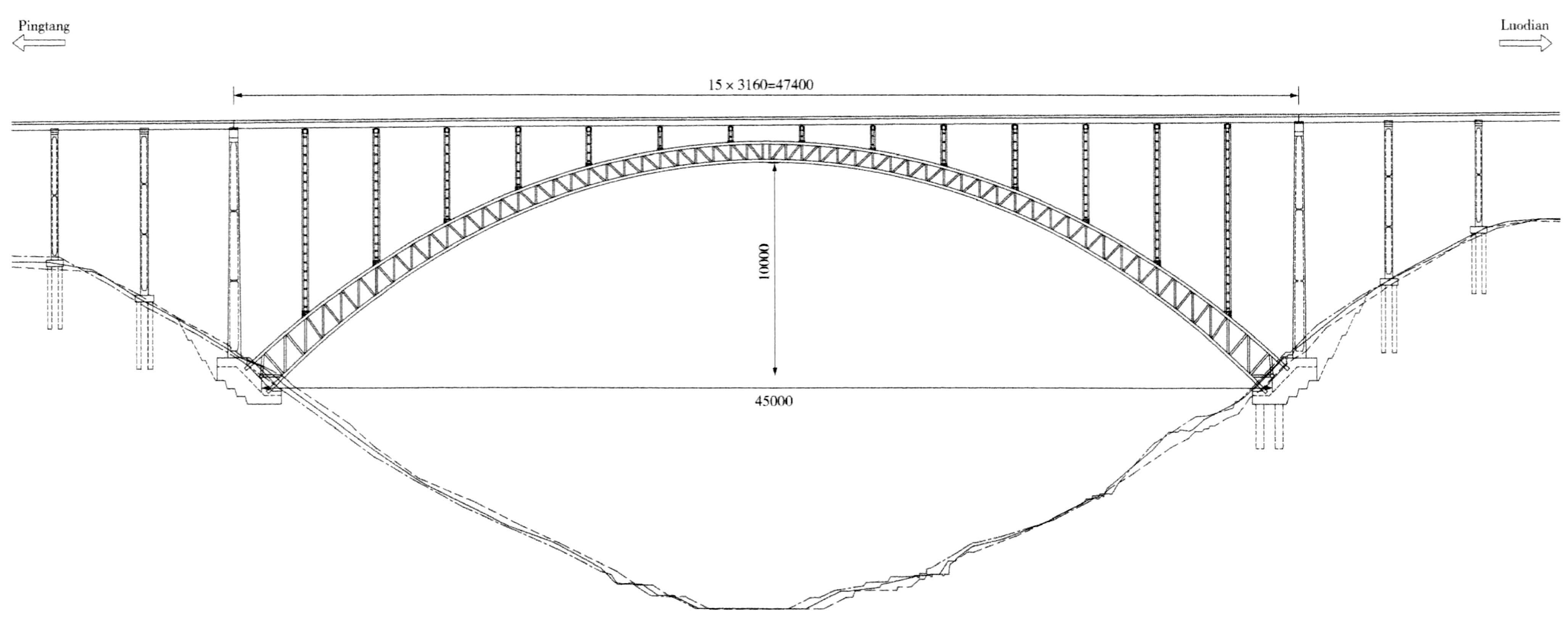

Daxiaojing Bridge Elevation

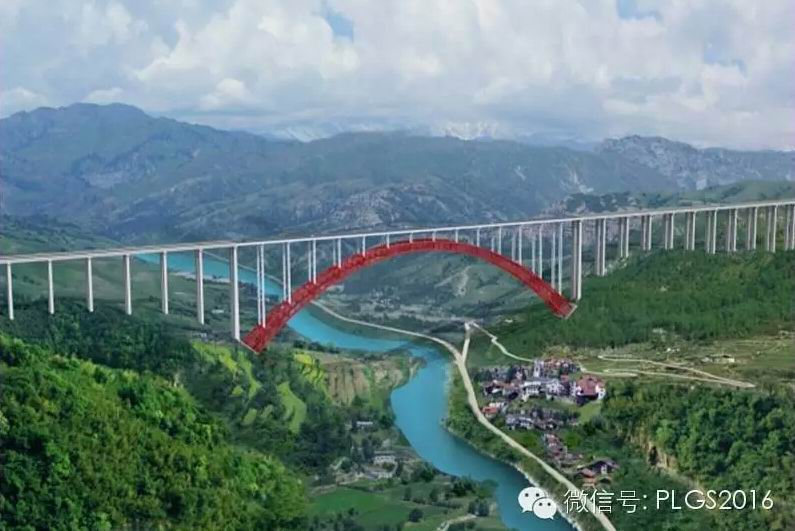

Daxiaojing bridge draw.jpg

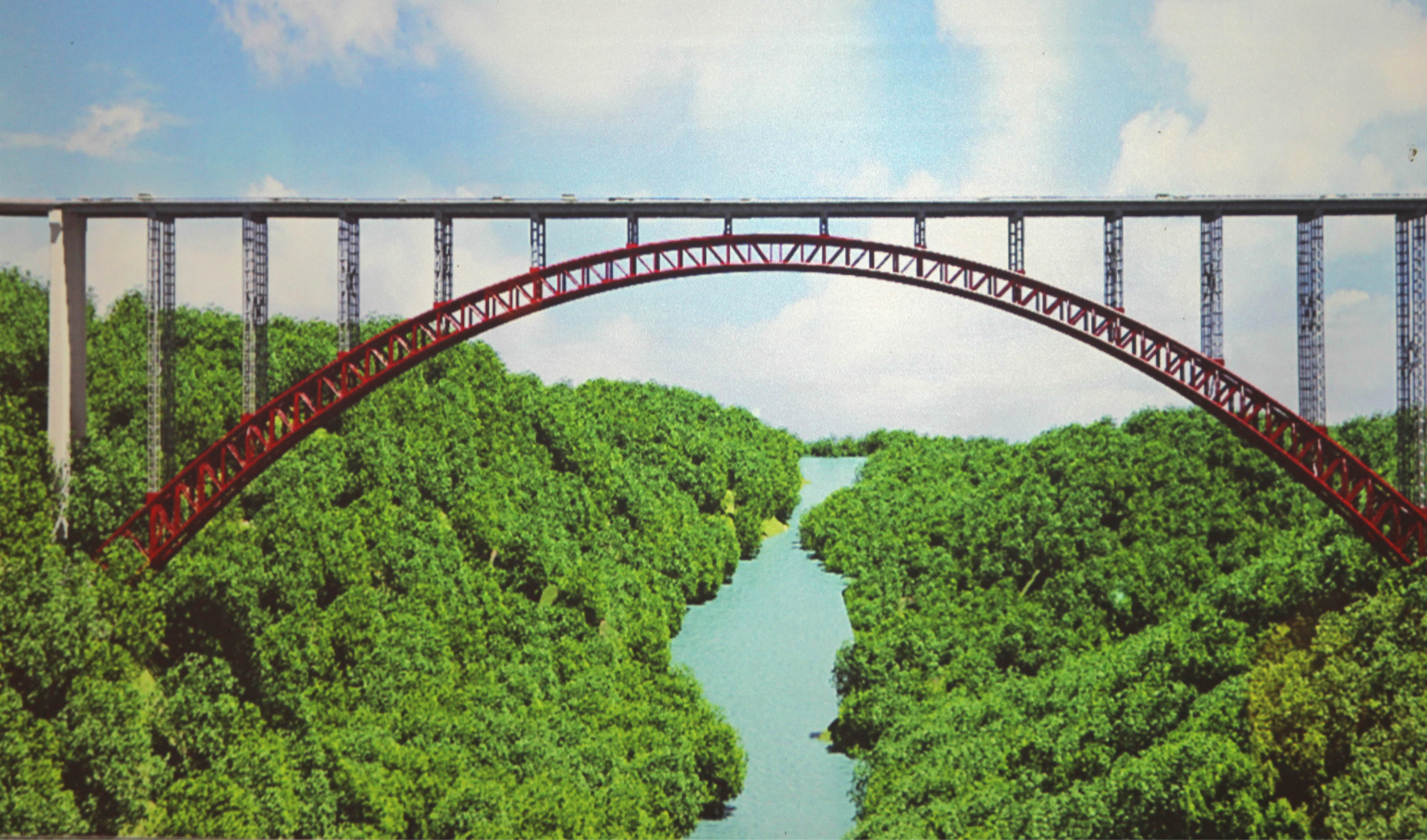

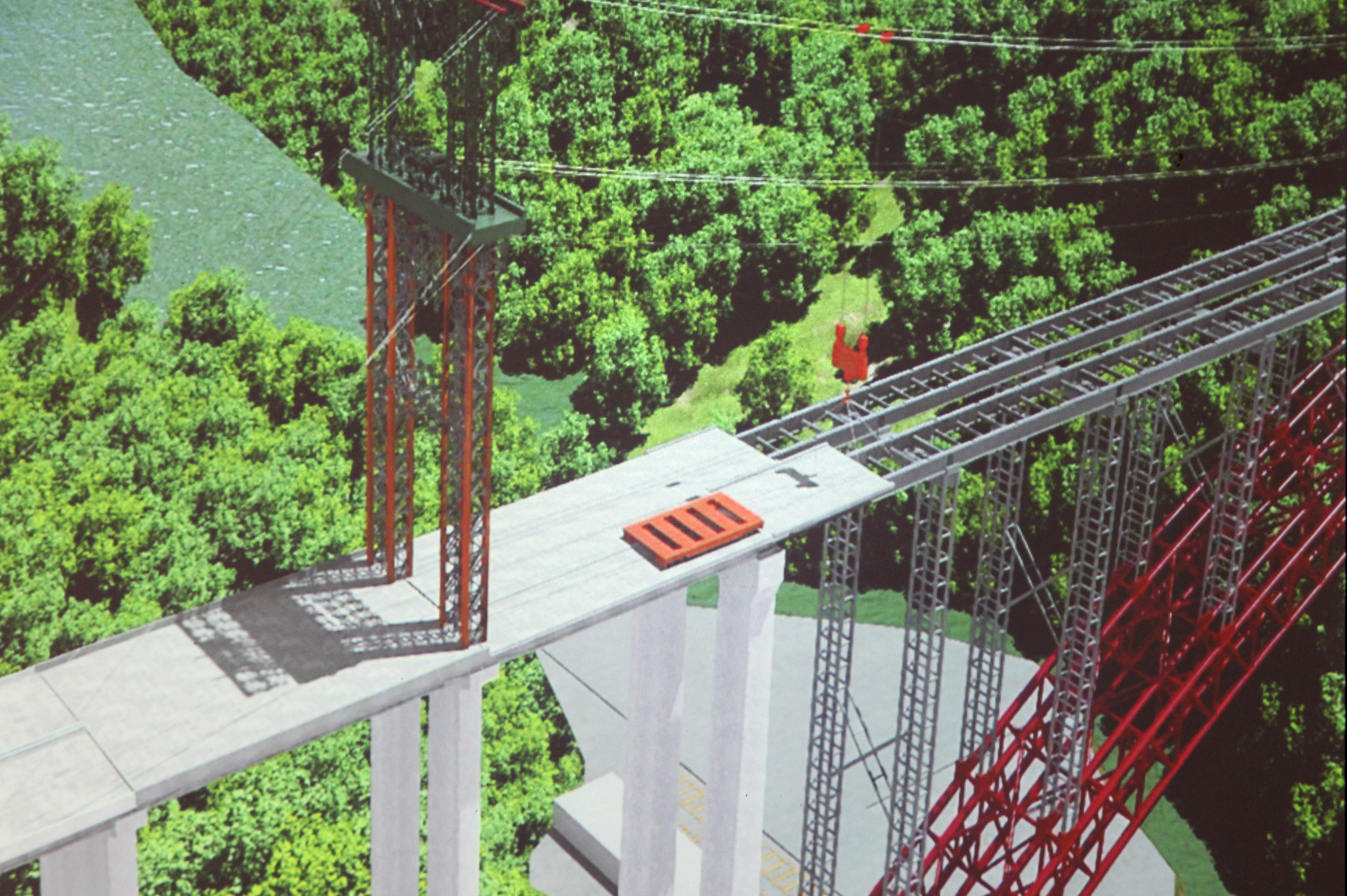

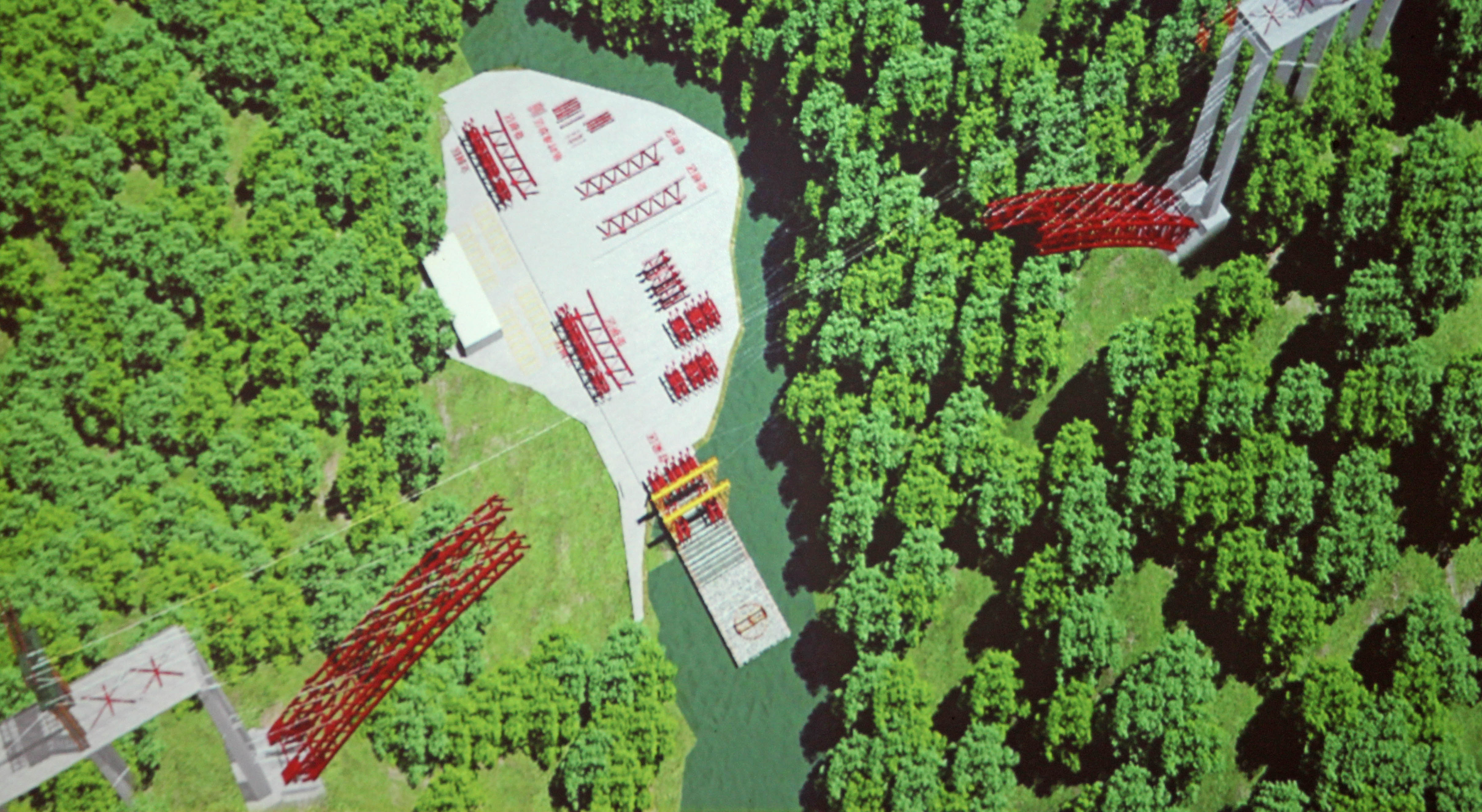

Daxiaojing bridge render.jpg






































081DaxiaojingBridge24 copy.JPG

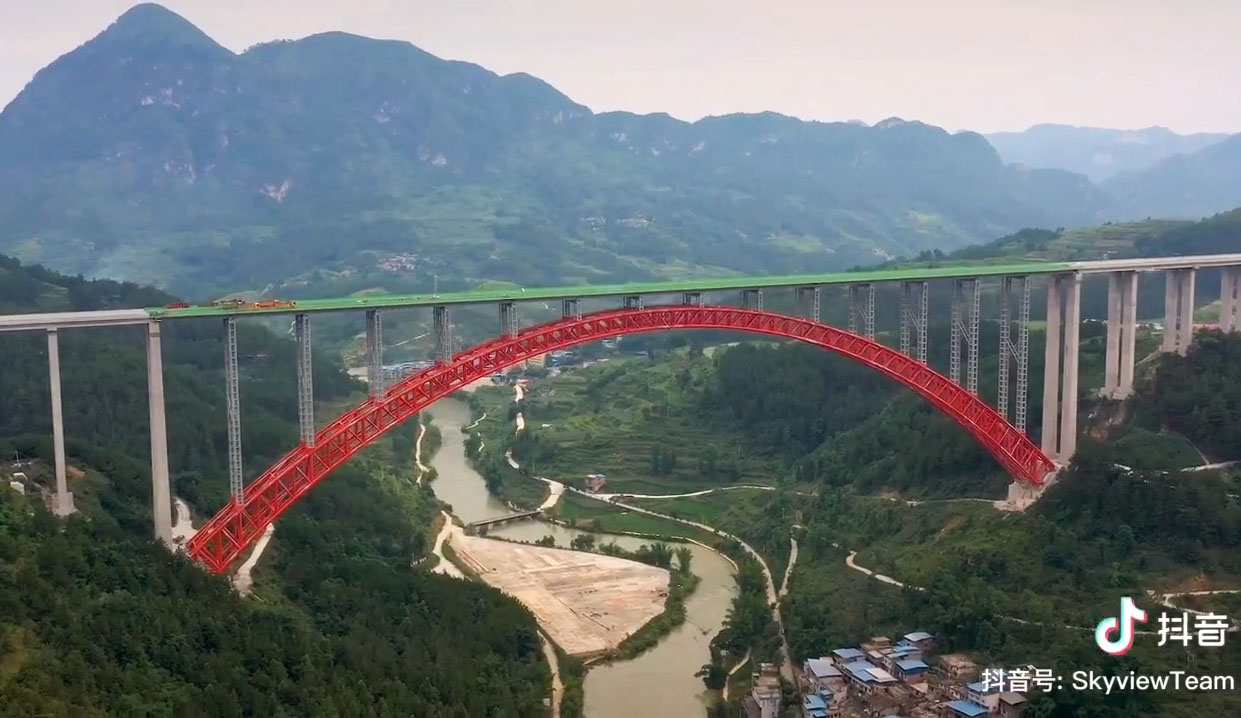

The main arch span of the Daxiaojing Bridge is the largest in Guizhou Province at 450 meters. Image by Eric Sakowski / HighestBridges.com


082DaxiaojingBridge33 copy.JPG

Image by Eric Sakowski / HighestBridges.com


083DaxiaojingBridge44 copy.JPG

Image by Eric Sakowski / HighestBridges.com


086DaxiaojingBridge52 copy.JPG

Image by Eric Sakowski / HighestBridges.com


084DaxiaojingBridge50 copy.JPG

Image by Eric Sakowski / HighestBridges.com



Image by John Filmer.






087DaxiaojingBridge56 copy.JPG

Image by Eric Sakowski / HighestBridges.com


088DaxiaojingBridge66 copy.JPG

Image by Eric Sakowski / HighestBridges.com


089DaxiaojingBridge71 copy.JPG

Image by Eric Sakowski / HighestBridges.com



Image by Eric Sakowski / HighestBridges.com


091DaxiaojingBridge72 copy.JPG

Image by Eric Sakowski / HighestBridges.com


092DaxiaojingBridge82 copy.JPG

Image by Eric Sakowski / HighestBridges.com



Image by John Filmer.


094DaxiaojingBridge92 copy.JPG

Image by Eric Sakowski / HighestBridges.com



Image by John Filmer.


096DaxiaojingBridge93 copy.JPG

Image by Eric Sakowski / HighestBridges.com


097DaxiaojingBridge95 copy.JPG

Image by Eric Sakowski / HighestBridges.com


098DaxiaojingBridge99 copy.JPG

Image by Eric Sakowski / HighestBridges.com



Image by Eric Sakowski / HighestBridges.com



Image by Eric Sakowski / HighestBridges.com


























Daxiaojing Bridge20180519.jpg

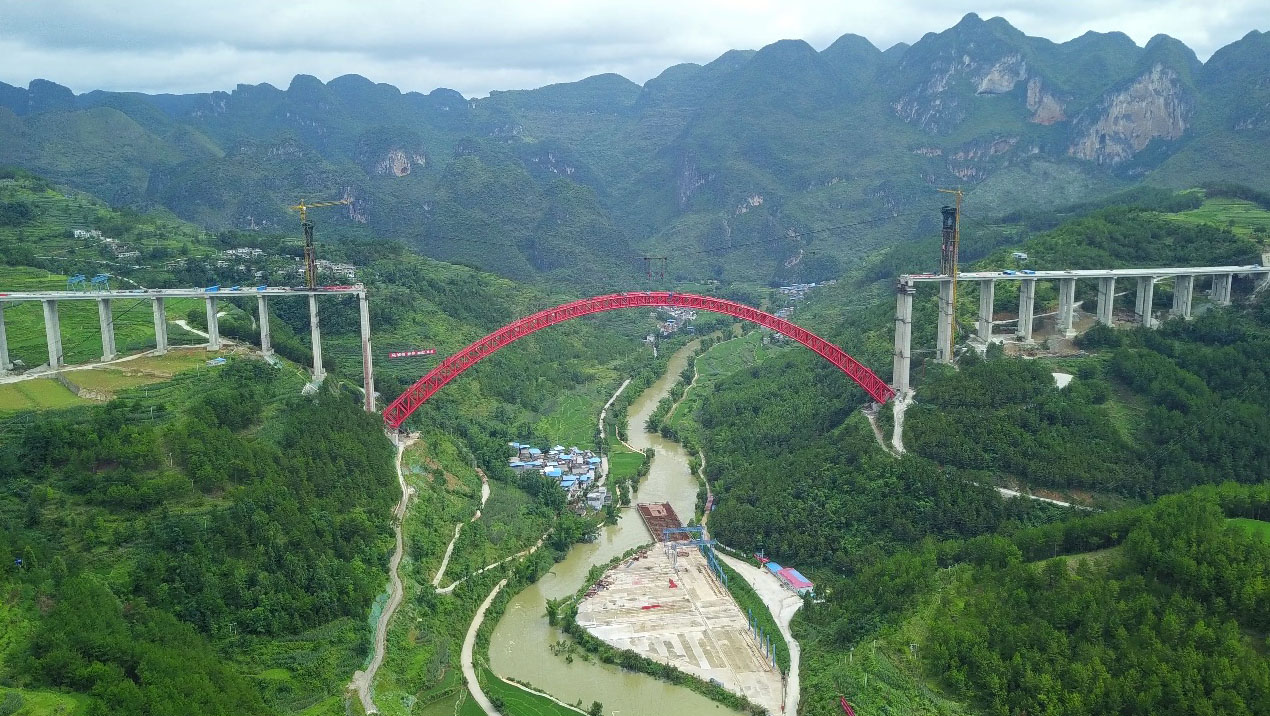

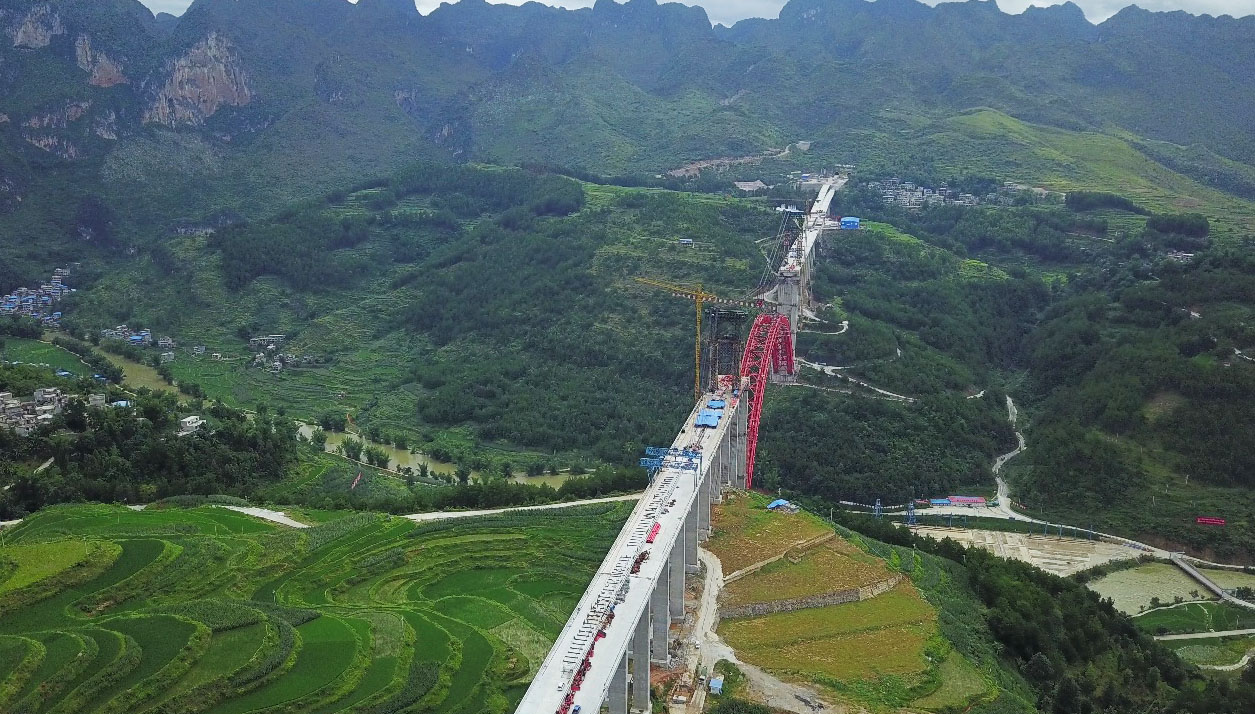

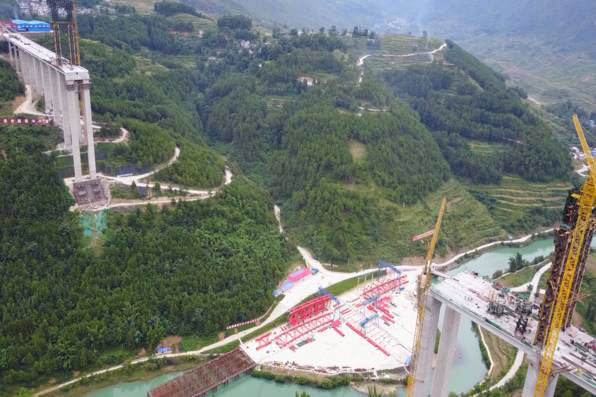

Daxiaojing ApproachesDrone.jpg

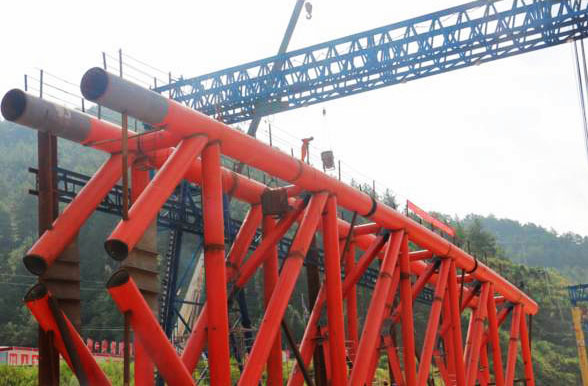

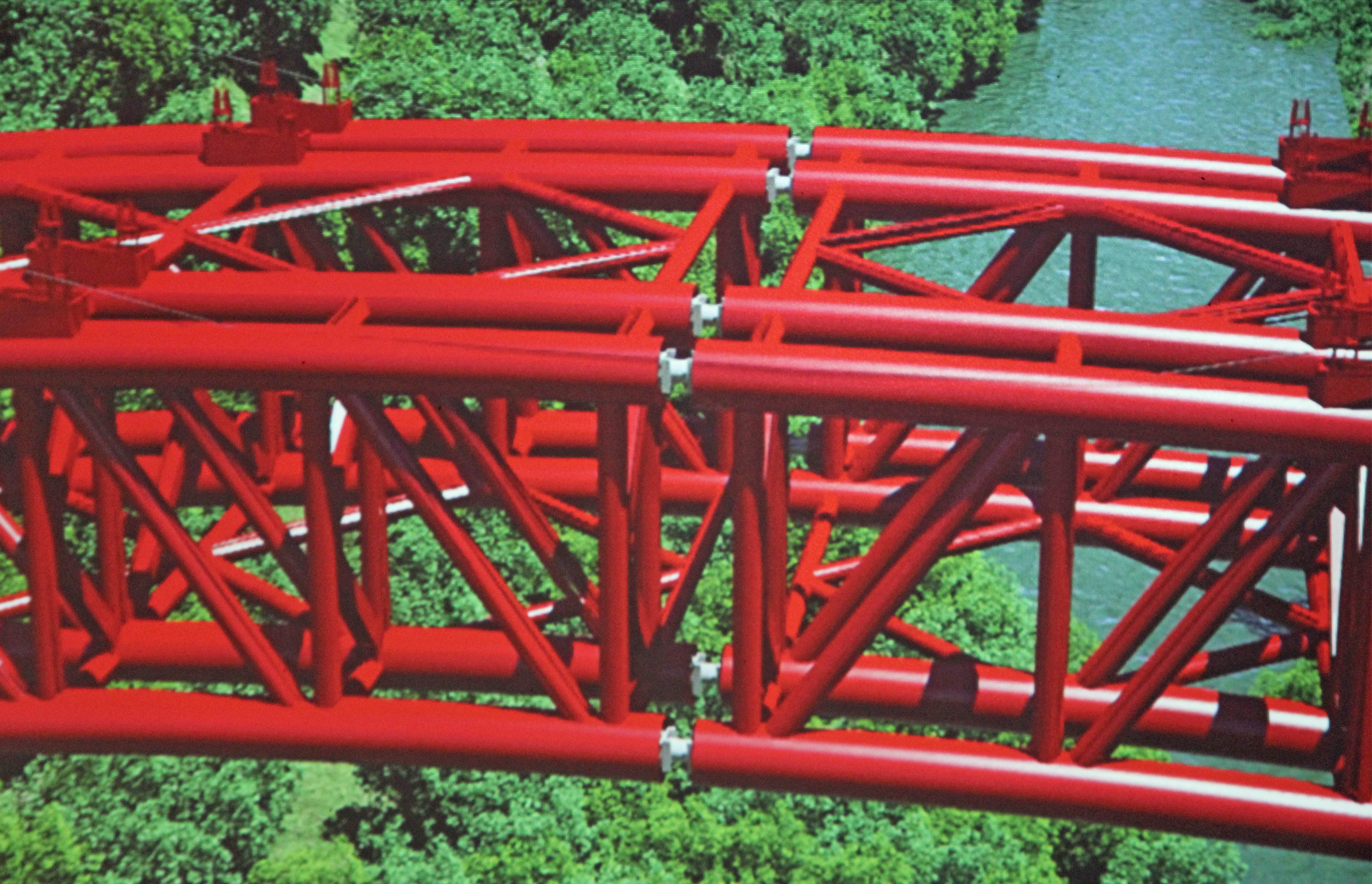

Daxiaojing Truss Side.jpg

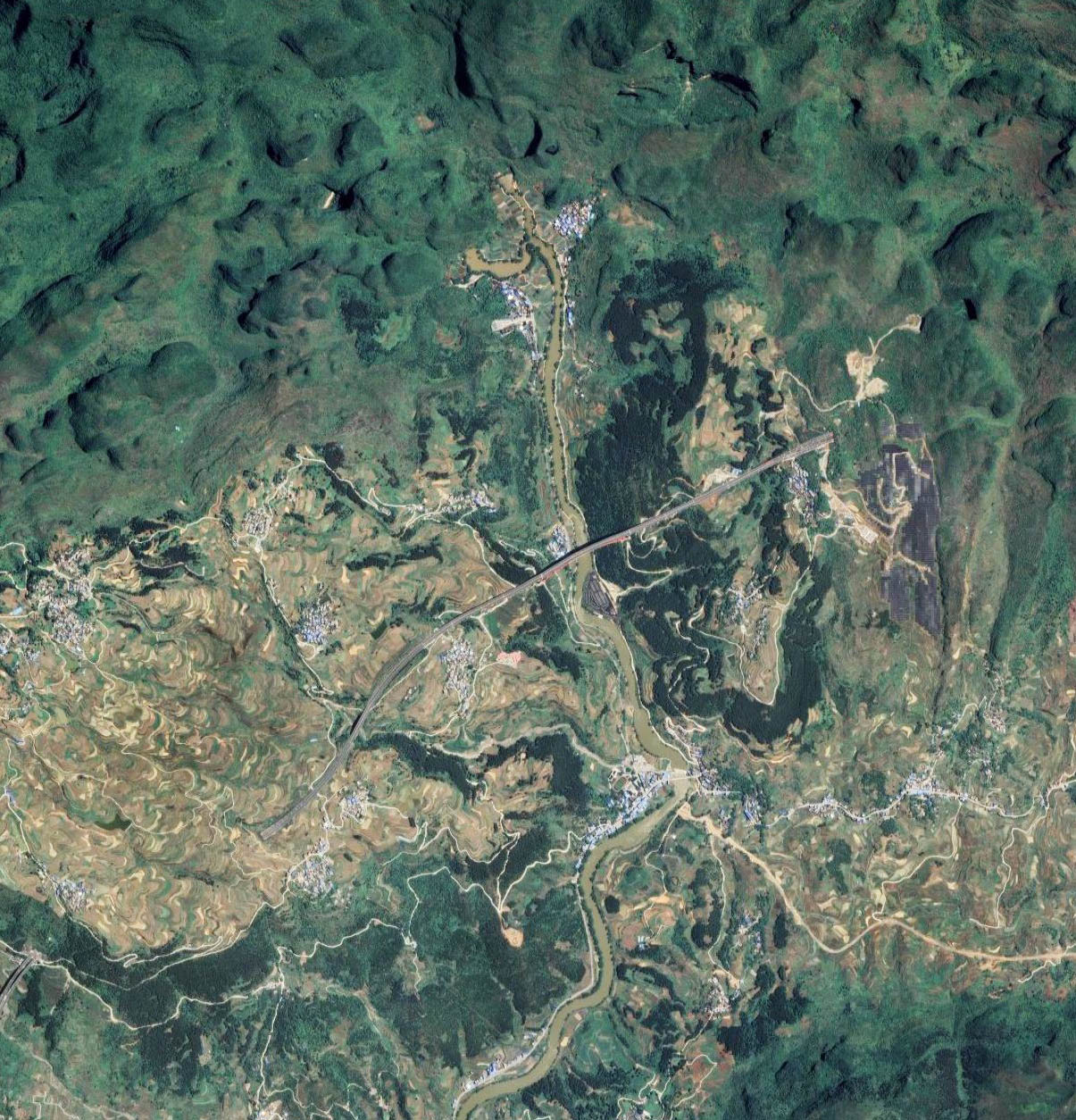

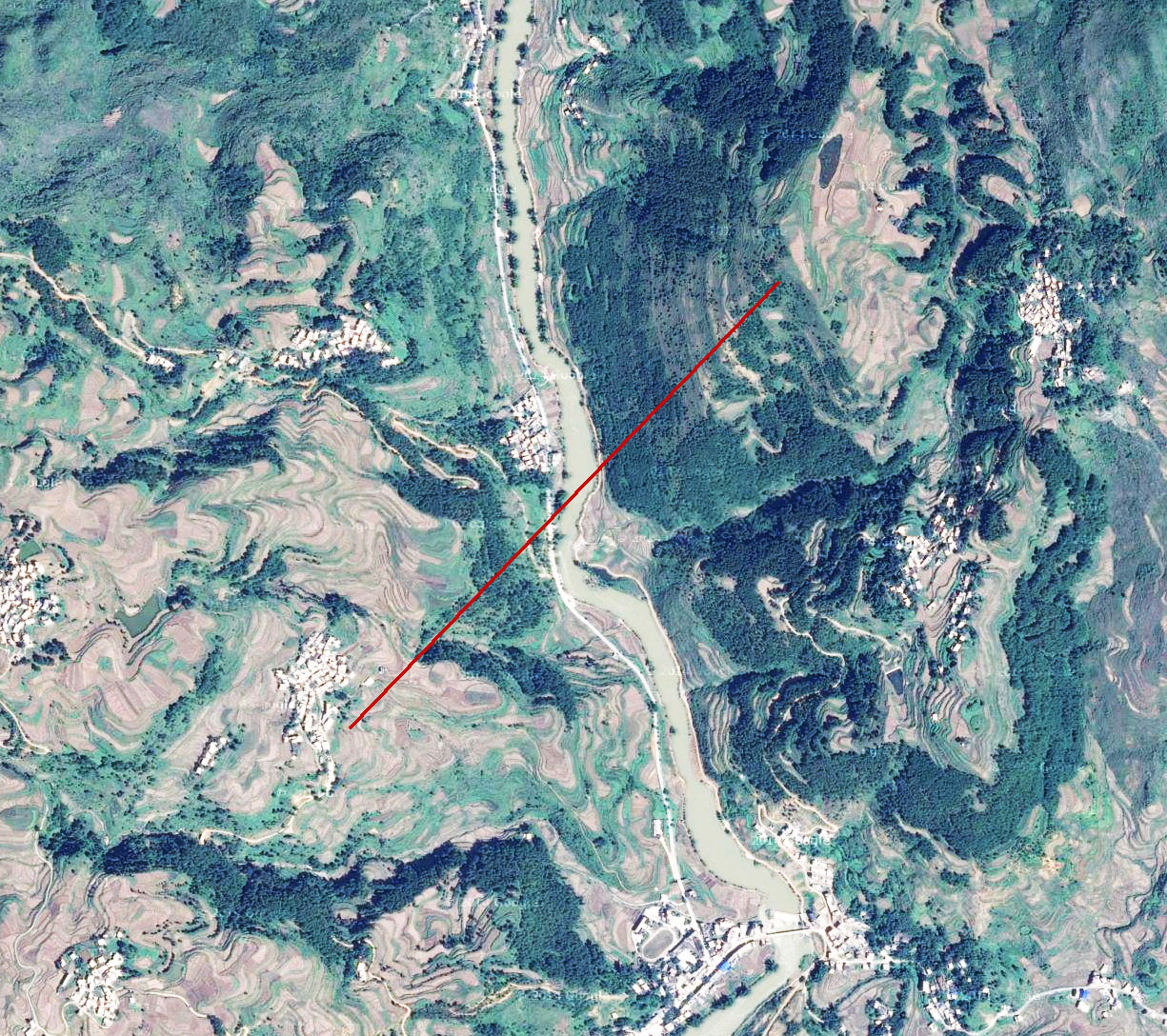

Daxiaojing Bridge satellite image.

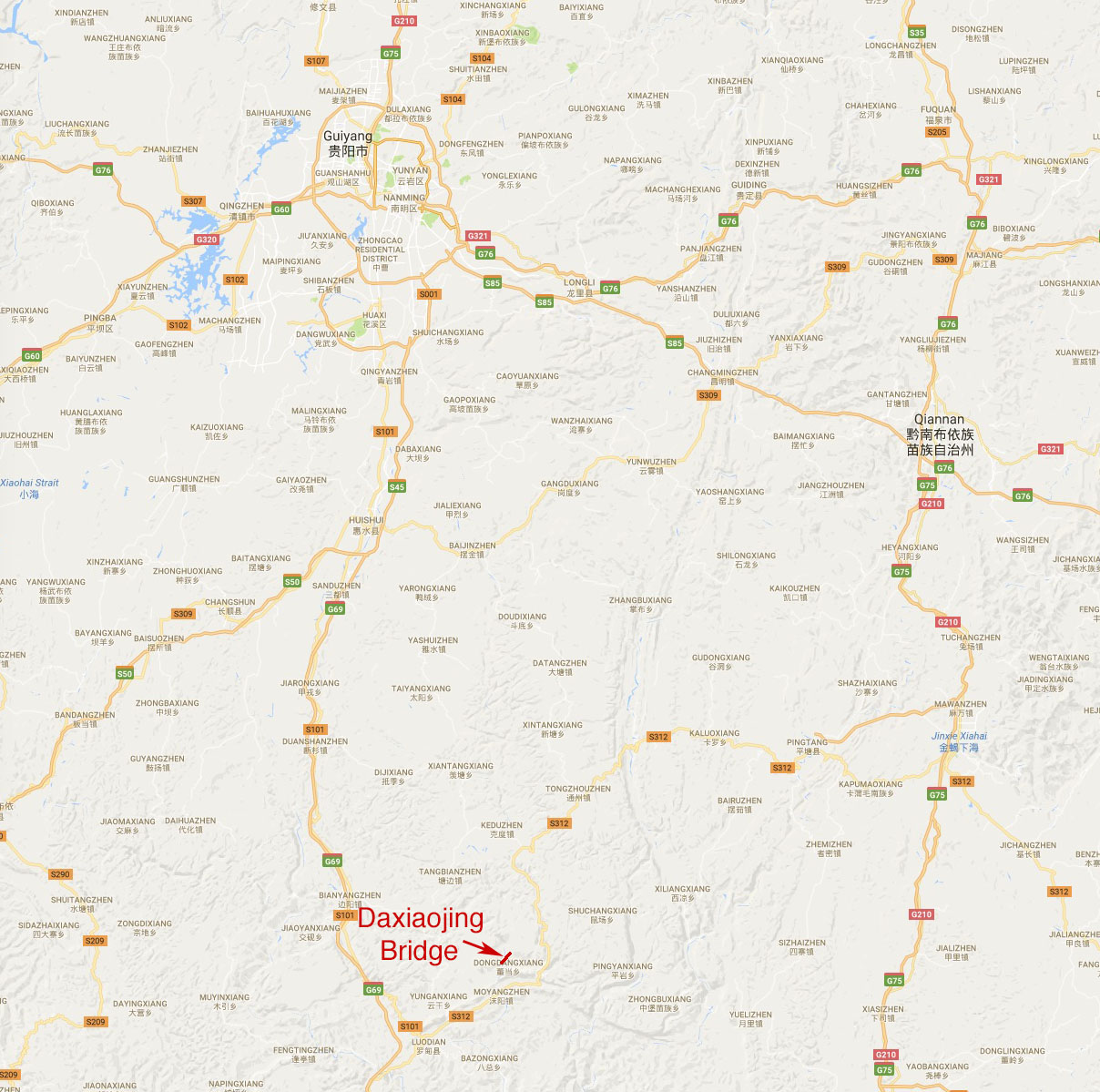

Daxiaojing Bridge location map.
