Yuanjiang Railway Bridge
玉磨铁路元江大桥
Yuanjiang, Yunnan, China
730 feet high / 223 meters high
817 foot span / 249 meter span
2022

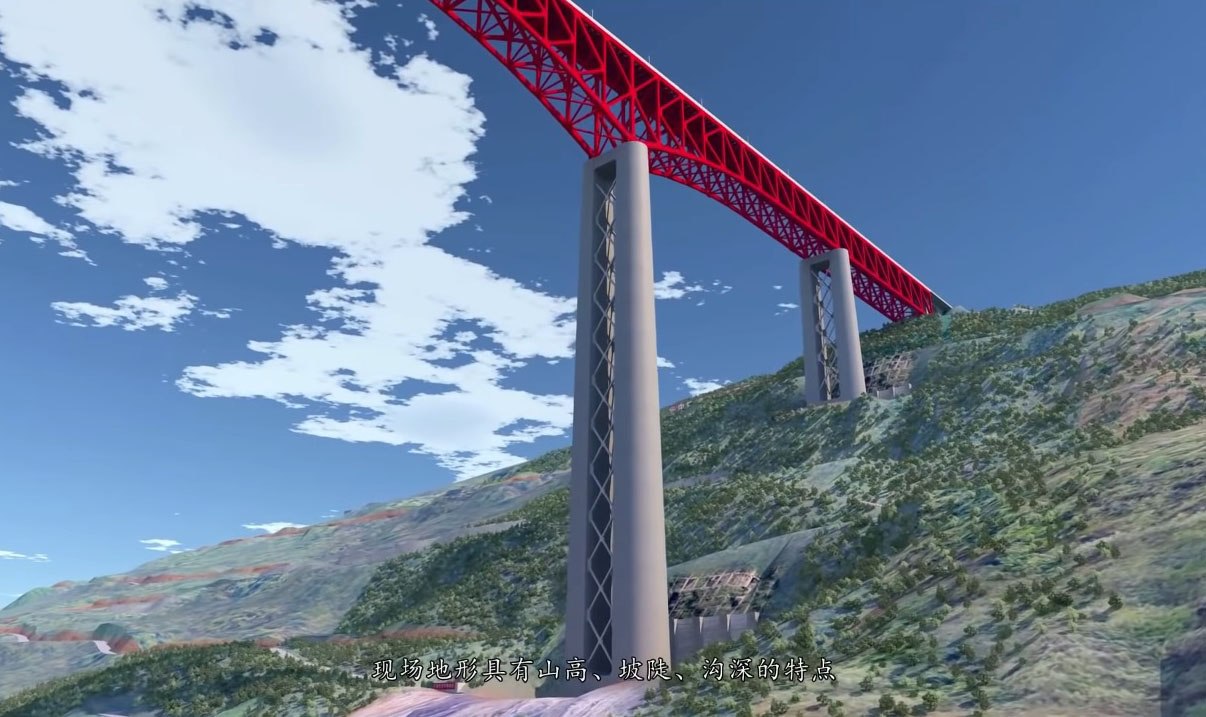

Another giant Chinese railway crossing, the Yuanjiang Railway Bridge is the highest steel truss bridge in the world at 223 meters and has the tallest railway bridge piers ever built standing 154 and 141 meters from foundation to cap. The span is the most significant structure on a new railway line from Kunming to the Vietnam border where it will eventually go all the way to Bangkok city.

Several crossing sites were studied including one route that would have required a 606 meter arch bridge that would have been the largest ever built as well as an arch with a span of 368 meters.

The railway bridge is located just one kilometer upstream of the huge Honghe Bridge crossing of the Yuan River on the G8511 expressway.


YuanjiangRailwayTrussElev copy.jpg

Yuanjiang Railway Bridge Elevation


















Yuanjiang Railway Bridge 2020Side.jpg


Yuanjiang Railway Bridge 2020Truss.jpg


Yuanjiang Railway Bridge 2020Worker.jpg


Yuanjiang Railway Bridge 2020.jpg


Yuanjiang Railway 20200407a.jpg


Yuanjiang Railway 20200407b.jpg


Yuanjiang Railway 20200407c.jpg


Yuanjiang Railway 20200407d.jpg


Yuanjiang Railway 20200407e.jpg




















































































Yuanjiang railway bridgeRender5.jpg


Yuanjiang railway bridgeRender9.jpg


Yuanjiang railway bridgeRender6.jpg




Yuanjiang railway bridgeRender7.jpg


Yuanjiang railway bridgeRender8.jpg



Yuanjiang Railway Bridge arch proposal.



Yuanjiang Railway access road bridge.





Yuanjiang Railway Bridge satellite image.





Yuanjiang Railway Bridge Location map.


Yuanjiang to Manhao West Map.jpg
